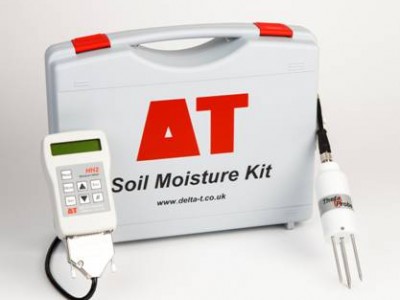

點擊圖片查看原圖
原理：采用FDR原理，傳感器發射一定頻率的電磁波，電磁波沿探針傳輸，到達底部后返回，檢測探頭輸出的電壓，由于土壤介電常數的變化通常取決于土壤的含水量，由輸出電壓和水分的關系則可計算出土壤的含水量。
技術規格：
|
ML3土壤水分溫度傳感器 |
|
|
測量范圍 |
0~100% vol |
|
測量精度 |
±1% vol（0~50% vol和0~40℃） |
|
鹽分誤差 |
≤3.5%（50~500 ms/m和0~40% vol） |
|
輸出信號 |
0~1V差分≈標稱0~60% vol |
|
感應區域 |
高度55毫米×直徑70毫米 |
|
電纜長度 |
標準5米，最大可延長到25米 |
|
供電 |
5~14V，1秒約18mA |
|
工作溫度 |
-20~+60℃ |
|
防護等級 |
IP68 |
|
整體尺寸 |
高度143毫米×直徑40毫米 |
|
HH2水分讀數表 |
|
|
土壤水分范圍 |
0~飽和，0~1500mV |
|
測量精度 |
±（電壓讀數0.13%+1.0mV） |
|
分辨率 |
1 mV |
|
內存 |
227~2186個讀數 |
|
電池 |
9V堿性電池 |
|
電量 |
典型6500次測量 |
|
防護等級 |
IP52 |
|
溫度范圍 |
0~40℃ |
|
跌落高度 |
約為1米 |
|
EMC |
通過歐洲EMC認證 |
|
尺寸 |
150×80×40毫米 |
|
重量 |
450克 |
|
顯示屏 |
16×2行液晶顯示屏 |
|
按鍵 |
7個按鍵 |
|
連接 |
1個25針D型連接口，用于連接傳感器和通過RS232轉換口連接電腦 |
|
軟件 |
隨機配套HH2Read軟件 |
