適用規程：
JJG543-2008《心電圖機》
JJG1041-2008《數字心電圖機》
JJG1043-2008《腦電圖機》
JJG760-2003《心電監護儀》
JJG954-2000《數字腦電圖及腦電地形圖儀》
JJG1042-2008《動態（可移動）心電圖機》
JJF1149-2006《心臟除顫和心臟除顫監護儀校準規范（監護部分）》
符合規程：
JJG749-2007《心、腦電圖機檢定儀》
JJG1016-2006《心電監護儀檢定儀》
其他特性：
與多參數監護儀檢定裝置設計風格一致；

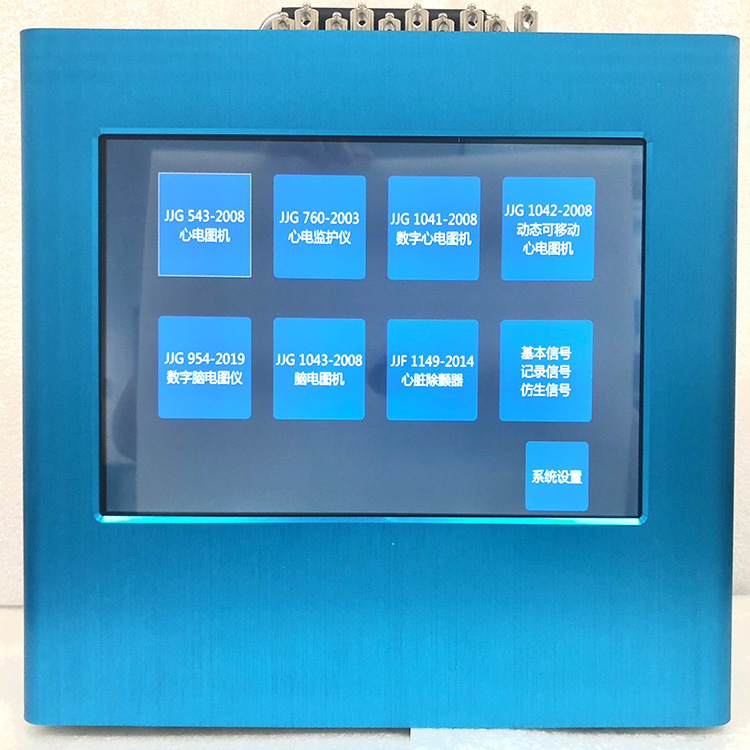

全觸屏操作，內置規程向導；
集成動態心電圖機檢定所需的交流信號發生器選件；
集成信號發生器功能：正弦波、方波、三角波、模擬心電波形、ECG 仿真信號、HR心率信號、監護儀心率信號和起搏脈沖信號；
共模抑制比檢定裝置。
技術特性:
平衡衰減器
衰減比：1/1000；
衰減比最大允許誤差: ±0.3%。
方波信號：
幅度范圍（峰峰值）：8.00μV ～30.0V
幅度最大允許誤差（峰峰值）：80.0μV～30.0V ±0.5%（心腦電圖檢定使用范圍）
50.0μV～80.0μV ±1%；
8.00μV ～50.0μV ±5%
周期范圍：2ms～50s
周期最大允許誤差：±（0.03%信號周期＋2μｓ）
正弦信號:
幅度范圍（峰峰值）：8.00μV～30.0V
幅度最大允許誤差（峰峰值）：（頻率在20mHz～200Hz內）
80.0μV～30.0V ±0.5%（心腦電圖檢定使用范圍）
50.0μV～80.0μV ±1%；
8.00μV～50.0μV ±5%
頻率范圍：20mHz～1000Hz
周期最大允許誤差：±（0.03%信號周期＋2μｓ）
失真度：500Hz以下＜1%；
500Hz以上＜2%
三角波:
周期范圍：2ms～50s
周期最大允許誤差：±（0.1%信號周期＋2μs）
標準心率信號:
心率范圍：(10.0～500)次／分鐘；
心率最大允許誤差：±（0.1%信號周期）
幅度范圍（峰峰值）(正負極性)： 4.00μV～15.0V
幅度最大允許誤差（峰峰值）：40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％；
4.00μV～25.0μV ±5%
極化電壓：
直流：±300 mV 電壓最大允許誤差: ±1%
微分信號:
周期：1s 周期最大允許誤差:±0.1%
ECG仿真信號：
幅度范圍（峰峰值）：8.00μV～30.00V
(數字心電圖機檢定用)
幅度最大允許誤差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
周期：1333.3ms；
周期最大允許誤差: ±0.1%
各幅度測量點最大比例偏差：±0.3% ；
各時間測量點最大比例偏差：±0.1%
6種HR仿真型信號：
（30、60、120、240、300）次/分 心律最大允許誤差：±0.1%
(數字心電圖機檢定用)
幅度范圍（峰峰值）：8.00μV～30.00V
幅度最大允許誤差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
模擬竇性心率信號：
60次/分 心律最大允許誤差: ±0.1%
（用于心臟除顫器等校準、測試）
幅度范圍（峰峰值）：8.00μV～30.00V
幅度最大允許誤差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
起搏脈沖檢測信號：
脈沖信號： 重復周期：100次/min 最大允許誤差：±0.1%；
（用于動態心電圖機檢定）
脈沖寬度：0.1ms、1ms、2ms,
最大允許誤差：±1%；
脈沖上升沿：<20us；
幅度范圍（峰峰值）： 4.00μV～15.0V
幅度最大允許誤差（峰峰值）：40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％；
4.00μV～25.0μV ±5%
疊加正弦信號：
幅度：2mV（峰峰值） 最大允許誤差±1%
頻率：10Hz 最大允許誤差±1%
共模抑制比檢定裝置
10V共模電壓表
輸入阻抗：＞300MΩ
（用于心電圖機、心電監護儀、動態心電圖機等檢定）
有效值電壓測量范圍：9V～11V
最大允許誤差：±5%
共模信號源
輸出等效電容：200pF（調整可調電容使共模電壓表指示10V時）
最大允許誤差：±20pF
