集毫歐、絕緣電阻, 4¾位數字多用表及數據記錄儀功能于一身.除了能完成毫歐表功能, 可以作為絕緣電阻測試儀使用，量程達到G?范圍.適用于醫療電機服務及維修等一系列領域.
• 絕緣電阻測量量程從30 M? 至3 G?，可選50,100, 250或500 V等多種電壓測試等級
• 毫歐表(開爾文四線制測試連接) 支持的量程包括: 3.000 / 30.000 / 300.00 m?@ 1 A (脈沖測試電流), 30.00 / 300.00 m? @ 200 mA,3.0000 / 30.000 ? @ 20 mA
• 溫度測量量程從-200.0~ +600.0℃,0.1℃
• 電壓測量量程從3 至600 V DC 或3 t到600 V AC，支持30,000 位
• 頻率測量量程從0 至3000Hz，0.01Hz
• 通斷性及二極管測量
• 過載保護功能，液晶顯示并支持背光，紅外接口
• 測量等級: 600 V CAT II, IP 54 防護
產品簡介：
集成毫歐、絕緣電阻, 數據記錄儀功能于一身的4¾位數字多用表
技術參數:
|
功能 |
量程 |
分辨率上限 |
輸入阻抗 |
最大內在不確定性 在參考條件下分辨率 ±（％rdg+ d） |
過載能力3) |
|||
|
4¾30000 / 3¾ 3000 1) |
DC |
AC6） |
DC |
AC6） |
值 |
時間 |
||
|
V |
3 V |
100 μV |
2.1 M? |
2.1 M?// < 50 pF |
0.1 + 10 4) |
0.2 + 10 (>500 d) |
600 VDC/AC 有效正弦 |
持續 |
|
30 V |
1 mV |
0.1 + 5 |
||||||
|
300 V |
10 mV |
|||||||
|
600 V |
100 mV |
|||||||
|
開路電壓 |
測量電流 |
±（％rdg+ d） |
||||||
|
m?@1A(4 L) |
3 m? |
0.001 m? |
3.5~4 V |
1 A 7) |
1 + 10 |
±0.6 V11) |
持續 |
|
|
30 m? |
0.001 m? |
0.5 + 10 |
||||||
|
300 m? |
0.01 m? |
|||||||
|
m?(4 L) |
30 m? |
0.01 m? |
3.5~4 V |
200 mA |
0.25 + 10 |
±0.6 V11) 4) |
持續 |
|
|
300 m? |
||||||||
|
3 ? |
0.1 m? |
20 mA |
||||||
|
30 ? |
1 m? |
|||||||
|
?(2 L) |
300 ? |
10 m? |
3.5~4 V |
1 mA |
0.1 + 10 4) |
600 VDC/AC 有效正弦 |
最大10 s |
|
|
3 k? |
100 m? |
100 μA |
0.1 + 5 4) |
|||||
|
30 k? |
1 ? |
20 μA |
0.1 +5 |
|||||
|
300 k? |
10 ? |
|||||||
|
3 M? |
100 ? |
10 μA |
||||||
|
30 M? |
1 k? |
1.5 + 10 |
||||||
|
蜂鳴 |
300 ? |
0.1 ? |
3 V |
1 mA |
1+5 |
|||
|
二極管 |
3 V |
0.1 mV |
3 V |
1 mA |
1+5 |
|||
|
測試電壓 |
測量電流 |
|||||||
|
M?@V |
30 M? |
0.01 M? |
50/100/250/500 V |
< 1.5 mA |
2 + 10 |
600 V DC/AC |
最大10 s |
|
|
300 M? |
0.1 M? |
50/100/250/500 V |
||||||
|
3000M?10) |
1 M? |
50/100/250/500 V |
3 + 10 |
|||||
|
fmin 2) |
( % rdg. +d) |
|||||||
|
Hz |
300 Hz |
0.01 Hz |
1 Hz |
0.05 + 5 5) |
600 V AC |
持續 |
||
|
3 kHz |
0.1 Hz |
|||||||
|
溫度傳感器 |
量程 |
分辨率 |
最大內在不確定性 在參考條件下分辨率 ±（％rdg+ d）8) |
|||||
|
℃/F |
Pt 100 9) |
-200.0~ +100.0℃ |
0.1 ℃ |
1 K + 5 |
600 VDC/AC 有效正弦 |
最大10 s |
||
|
+100.0~ +600.0℃ |
0.5 + 5 |
|||||||
|
Pt 1000 |
-200.0~+100.0℃ |
1 K + 5 |
||||||
|
+100.0~+600.0℃ |
0.5 + 5 |
|||||||
|
Ni 100 |
-60.0~ +180.0℃ |
|||||||
|
Ni 1000 |
-60.0~+180.0℃ |
|||||||
1)顯示：在以下范圍內3¾個位置：3mW@ 1A，30mW，MW@ ... V，
還可以在rAtE菜單中選擇不同的采樣率以保存和傳輸測量值。
2)對于與零點對稱的正弦測量信號，可測量頻率最低
3)在0℃至+40℃
4)ZERO顯示-零平衡-功能。
5)范圍3 V?：UE = 0.15Veff/rms . . . 3 Veff/rms
30 V?：UE = 1.5Veff/rms . . . 30 Veff/rms
300 V?：UE = 15 Veff / rms. . . 300 Veff / rms 600 V?：UE = 300 Veff / rms. . . 600 Veff / rms
對于> 100 V的電壓：功率限制為1.8·106V·Hz
6)20¼45¼65 Hz¼1 kHz正弦波，參見影響頁4
7)間隔為T = 1秒的脈沖測量電流
8)Plus傳感器偏差
9)溫度值基于EN 60751的特性曲線。
10)在高電阻值大于300M?的情況下，執行測量的人員或測量電纜可能會扭曲測量值。 出于這個原因使用短或屏蔽的測量電纜。
11)如果發生過充電，集成的FF 1.6 A / 1000 V保險絲熔斷。
重點
RDG。=讀數（測量值），R =測量范圍，d =數字，2/4 L = 2/4線測量
商品詳情：

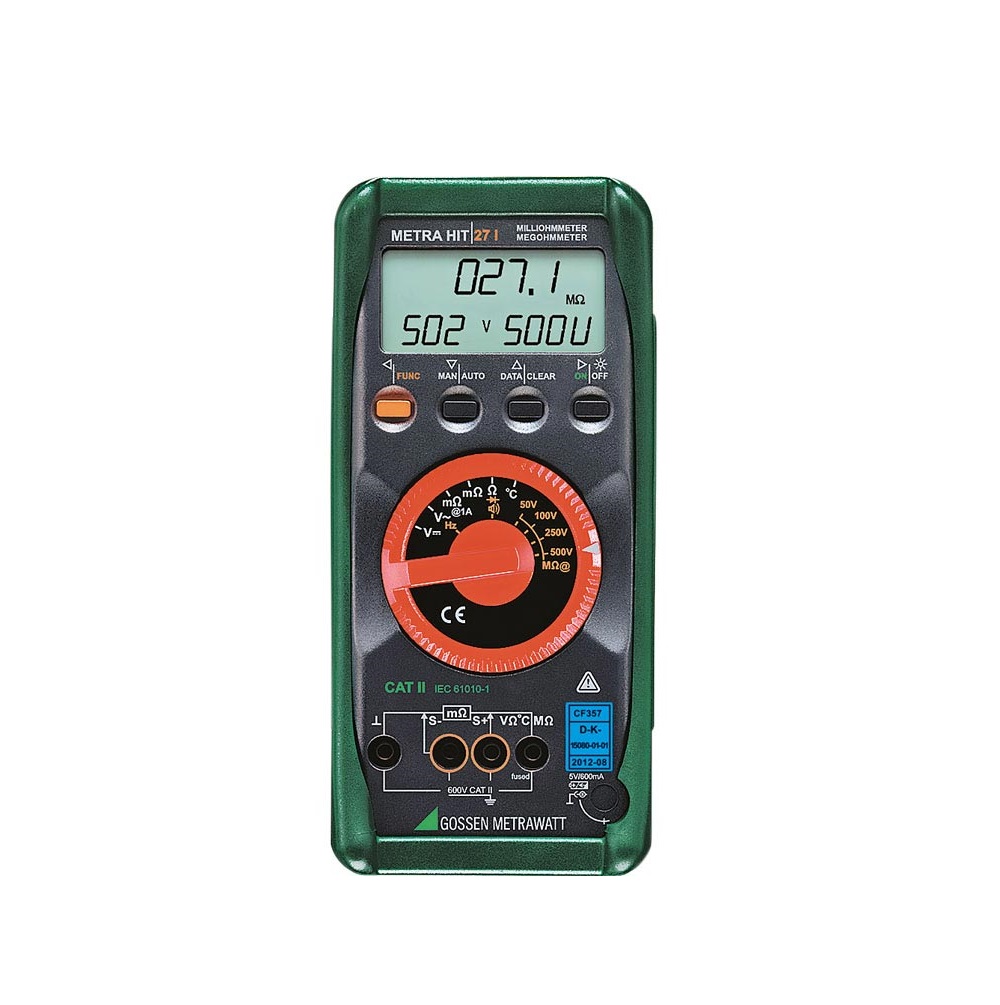

GMC 27型 毫歐、絕緣、多用表及數據記錄儀
標準配置：27i多用表1只，4線測試夾具1副，說明書1份
