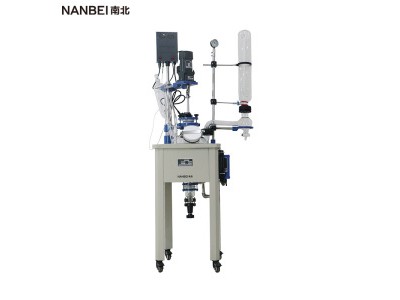

單層玻璃反應釜具有電動恒速攪拌系統、冷凝、滴加系統、加熱浴鍋。在攪拌物料的同時，浴鍋對釜內物料進行加熱，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
本系列產品使用需配套真空裝置、冷卻循環裝置等組成系統裝置。
基本配置：
與物料接觸部分采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙稀材料，性能穩定不易與物料起化學反應。 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質。
玻璃+四氟放料閥門，無積液側放料。
低速增力電機，電子無極調速，通過旋扭微調，雙顯調速盒可數字顯示轉速和釜內物料溫度。
恒溫浴鍋溫度數顯，帶鎖按扭開關控制，鍋底K型傳感器+不銹鋼探棒。
攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。
采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。
真空壓力表顯示實時真空，指針顯示。
月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
鍋膽底部設有放水閥門，方便放液。
機器底部設有帶剎車的萬向輪，可整體移動，操作方便。
攪拌、加熱雙熔斷器安全保護。
|
型號 |
F-10L |
F-20L |
F-50L |
|||
|
釜體容量 |
10L球形 |
20L球形 |
50L球形 |
|||
|
電壓頻率 |
220V/50HZ |
攪拌220050Hz 加熱鍋380W50Hz |
||||
|
攪拌電機功率 |
90W1/3 |
120W1/3 |
||||
|
加熱功率 |
3KW |
5KW |
8KW |
|||
|
攪拌轉速 |
0-450rpm/min |
|||||
|
釜體溫度范圍 |
-80℃- +250X |
|||||
|
浴鍋控溫范圍 |
室溫-180℃ |
|||||
|
測溫精度 |
±1°c |
|||||
|
真空度 |
0.098 M pa |
|||||
|
釜體Φ 280mm 七口 |
攪拌口 |
Φ80mm法蘭口 |
釜體Φ 355mm 七口 |
Φ80mm法蘭口 |
釜體Φ470mm 七口 |
Φ80mm法蘭口 |
|
冷凝回流口 |
50#球磨口 |
50#球磨口 |
50#球磨口 |
|||
|
恒壓漏斗口 |
34# 標口 |
34#標口 |
34#標口 |
|||
|
減壓口 |
34#標口 |
34#示口 |
34#標口 |
|||
|
測溫口 |
Φ45法蘭口 |
Φ45法蘭口 |
Φ45法蘭口 |
|||
|
固體加料口 |
Φ125mm法蘭口配 套四氟蓋 |
Φ125mm法蘭口配套 四氟蓋 |
Φ125mm法蘭口配套四氟 蓋 |
|||
|
下放料口 |
Φ80mm法蘭口 |
Φ80mm法蘭口 |
Φ80mm法蘭口 |
|||
|
攪拌槳 |
Φ17X600H(mm) 葉展150mm |
Φ17X650H(mm)葉展 190mm |
Φ17X900H(mm)葉展 190mm |
|||
|
冷凝器尺寸 |
Φ100*600H(mm)x下Φ60法蘭口 |
Φ100*700H(mm)下Φ60法蘭口 |
||||
|
冷凝面積 |
0.4rn3 |
|||||
|
回流彎頭 |
上Φ60法蘭口左50#球磨塞 |
|||||
|
恒壓漏斗容量 |
1L上29#標口配玻璃塞下34#標塞 |
2L上29#標口配玻璃塞下34#標塞 |
||||
|
減壓閥 |
34#標塞閥 放氣咀（寶塔接頭）外徑12mm |
|||||
|
放料閥 |
Φ80法蘭口Φ33mm放料孔 斜出料口（寶塔接頭）Φ34mm離地350mm |
|||||
|
真空抽氣咀 |
寶塔接頭外徑12 mm |
|||||
|
冷凝盤管進出循環咀 |
寶塔接頭外徑15mm |
|||||
|
鍋膽尺寸 |
Φ350x220H(mm) |
Φ450x260H(mm) |
Φ550x320H(mm) |
|||
|
整機占空間尺寸 |
710x440x 1900 rn rn寬深局 |
810 x 540 x 1960 m m 寬深 高 |
910 X 640 x 2130 m m 寬深 高 |
|||
|
機器凈重 |
42 KG |
48 KG |
58 KG |
|||
|
包裝尺寸 |
1170x590X 840mm木箱 |
1200x740X920mm 木箱 0.82m3 |
1370x790X980mm 木箱 1.06m3 |
|||
|
包裝重量 |
81 KG |
93K |
104 KG |
|||
