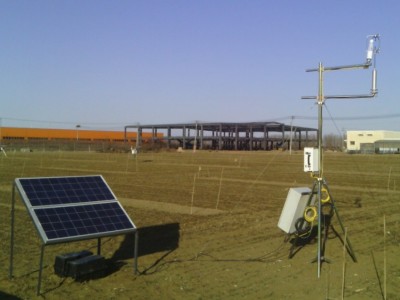

渦度協方差系統可以應用在邊界層理論研究、大氣擴散、能量收支研究、水分及其它物質收支研究等眾多領域。根據儀器配置的不同，渦動協方差系統可以分為開路渦動協方差系統和閉路渦動協方差系統。
以上圖片僅供參考，如有變動恕不另行通知。
技術參數：
|
LI-7500 A開路式CO2/H2O分析儀 |
CO2分析器 |
H2O分析器 |
|
|
校準范圍 |
0~3000 ppm |
0~60 mmol/mol |
|
|
精度 |
＜讀數的1% |
||
|
零點漂移（℃-1） |
典型 | ±0.01 ppm | ±0.03 mmol/mol |
| 最大 |
±0.03 ppm |
±0.05 mmol/mol |
|
|
RMS噪聲 （370 ppm CO2和10 mmol/mol H2O） |
5 Hz | 0.08 ppm | 0.0034 mmol/mol |
| 10 Hz |
0.11 ppm |
0.0047 mmol/mol |
|
| 20 Hz |
0.16 ppm |
0.0067 mmol/mol |
|
|
370 ppm時， CO2的增益漂移（℃-1） |
典型 |
±0.02 % |
|
| 最大 |
±0.1 % |
||
|
20 mmol/mol時， H2O的增益漂移（℃-1） |
典型 | ±0.15 % | |
| 最大 | ±0.30 % | ||
|
對H2O靈敏度 （mol CO2/mol H2O） |
典型 |
±0.00002 |
|
| 最大 |
±0.00004 |
||
|
對CO2靈敏度 （mol H2O/mol CO2） |
典型 | ±0.02 | |
| 最大 | ±0.05 | ||
|
光路長度 |
12.5 cm | ||
|
工作溫度 |
-25~50 ℃ | ||
|
數據存儲 |
可插拔的工業級USB閃存設備 |
||
|
數據通訊 |
以太網、SDM、RS-232、6個DAC |
||
|
輸入 |
以太網、4個模擬輸入通道 |
||
|
電源 |
10.5~30 V DC；功耗12W（含LI-7550） |
||
|
尺寸 |
頭部 |
直徑6.5 cm，長30 cm |
|
| LI-7550 |
35 L×30 W×15 H cm（外部） |
||
|
重量 |
頭部 |
0.75 kg |
|
| LI-7550 |
4.4 kg |
||
GILL R3-50三維超聲波風傳感器
|
超聲輸出頻率 |
50Hz |
輸出參數 |
UVW，聲速 |
|
風速測量范圍 |
0~45米/秒 |
風速測量分辨率 |
0.01米/秒 |
|
風速測量精度 |
＜±1％ RMS |
風向測量范圍 |
0~359° |
|
風向測量分辨率 |
1° |
風向測量精度 |
＜±1° |
|
聲速測量范圍 |
300~370米/秒 |
聲速測量分辨率 |
0.01米/秒 |
|
聲速測量精度 |
＜±0.5％ @ 20℃ |
數字輸出通訊 |
RS422全雙工，8個數據位，1個停止位，無奇偶 |
|
波特率 |
2400~115200 |
輸出頻率 |
0.4~50Hz |
|
模擬更新頻率 |
0.4~50Hz |
模擬輸出數量 |
7（U、V、W、SOS、PRT、2個模擬輸入），需PCIA單元 |
|
模擬輸出范圍 |
±2.5V |
模擬輸出分辨率 |
14位 |
|
模擬輸出精度 |
＜0.1％ FSR |
模擬輸入數量 |
6個差分輸入，需要SIU |
|
模擬輸入采樣 |
50Hz |
模擬輸入范圍 |
±5V |
|
模擬輸入分辨率 |
14位 |
模擬輸入精度 |
＜0.1％ FSR |
|
PRT輸入 |
需要SIU，不包含PRT100 |
PRT輸入分辨率 |
0.01℃ |
|
PRT輸入精度 |
＜0.01℃，0~50℃ ＜0.15℃，-40~60℃ |
電源 |
風速計，9~30 VDC ＜150mA @ 24 VDC或300mA @ 12 VDC |
|
工作環境溫度 |
-40~60℃ |
保護等級 |
IP65 |
|
可承受降雨強度 |
300毫米/小時 |
EMC |
BS EN 50081-1:1992 BS EN 50082-1:1997 |
|
外殼材料 |
鋁，碳化纖維 |
適應環境 |
適合在開放的海洋環境中適用 |
|
尺寸 |
750㎜×240㎜ |
重量 |
1公斤 |
可根據需要額外添加其他觀測傳感器，如有需要請聯系渠道公司
產地：美國
