一、公司簡介：
山東翔宇數控機床有限公司是一家集設計、研發、生產和銷售于一體的制造型企業，專業制造數控鋸床，角度鋸床，雙立柱鋸床以及特殊產品，專業制造數控、全自動、半自動、臥式、立式、雙柱及龍門式系列金屬帶鋸床,具有科技含量高、結構合理、性能穩定等優點。廣泛用于有色金屬、黑色金屬及非金屬材料鋸切等。

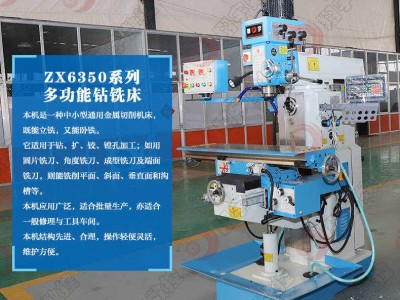

二．ZX6350鉆銑床：
本機床為方形箱體的多功能鉆銑床,立銑及臥銑均為齒輪傳動,扭矩傳遞好,加工效率高裝有機械進給器,可實現工作臺縱向自動進給,減少了勞動強度,提高了加工精度和表面光潔度.床身導軌淬火處理,有良好的耐磨能力.銑頭安裝于滑臂前端,可前后移動,不僅能在垂直平面內左右回轉45度，又可在床身上回轉360度，具有良好的加工萬向。
ZX6350鉆銑床用于金屬材料和其它材料進行鉆、銑、鏜、攻絲等多種切削，廣泛應用于單件或成批生產的儀表工業、機械制造、建筑裝飾和修配行業。
●立銑/臥銑采用齒輪傳動
●工作臺進給X/Y向自動，Z向?yàn)槭謩?dòng)
●銑頭可回轉±45°
●床身火花淬火
●工作臺分為三種機動進給方式：A型為三向，C型為單向，D型為兩向
三．ZX6350A鉆銑床技術參數：
|
主要技術參數 |
Unit |
ZX6350 |
|
主軸錐孔錐度 |
|
M.T.4 |
|
主軸端面至工作臺面距離 |
mm |
90-390 |
|
臥軸中心至工作臺面距離 |
mm |
0-300 |
|
立軸中心至床身垂直導軌面距離 |
mm |
200-500 |
|
主軸轉速范圍 |
r/min |
(8級)115-1750(立) |
|
工作臺尺寸 |
mm |
1200×280 |
|
工作臺行程 |
mm |
600/320/300 |
|
臥軸中心至懸梁平面距離 |
mm |
175 |
|
工作臺縱/橫向機動進給速度 |
mm/min |
22-555(8級)810(快) |
|
工作臺垂向機動升降速度 |
mm/min |
560 |
|
工作臺T型槽數/寬度/間距 |
mm |
3/14/70 |
|
主傳動電動機功率 |
kw |
1.5/2.2(立);2.2(臥) |
|
工作臺機動進給電動機功率 |
W |
750 |
|
升降臺升降進給電動機功率 |
W |
750 |
|
冷卻泵電動機功率 |
W |
40 |
|
機床凈重/毛重 |
kg |
1450/1550 |
|
外型尺寸 |
mm |
1680×1480×2150 |
四、維護與保養
1、預防性檢修:翔宇數控提供定期檢修服務,檢查機床關鍵部位,以有效降低機床故障停機風險;
2、定期維護: 翔宇數控為每一臺機床提供季度和年度維護,確保及早發現磨損情況、油品正常使用,大幅度延長延長機床精度保持性和使用壽命。
本信息由翔宇數控機床于2020年11月30日發布，長期有效，YY
