本裝置符合GB/T2099.1-2021第24.2章節及圖26規格、IEC 60884-1-2006第24.1章、GB/T2423.55(試驗 EHA)、BS1363-2第20.1.3節、圖21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1節 圖15、圖16、圖17、圖18標準要求。

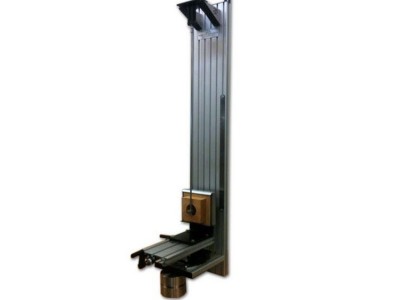

擺錘沖擊試驗裝置主要技術參數：

1、沖擊元件半徑：10mm

2、沖擊元件材質：洛氏硬度85≤HR≤100的聚酰胺材料

3、沖擊元件質量：250g

4、沖擊長度：1000mm±1mm

5、沖擊跌落高度：80mm、120mm、160mm、200mm可任意選擇

6、擺臂：外徑Ф9mm、厚0.5mm不銹鋼管

7、安裝架表面：175×175×8mm的層壓板

8、安裝支架總質量：10±1kg

9、裝置主體材料：鋁合金型材（帶底座工具箱）

10、沖擊角度可調整，產品夾具可前后、左右調整，也可繞垂直軸轉動。

滿足GB/T2099.1-2021第24.2章節及圖26規格、IEC 60884-1-2006第24.1章、GB/T2423.55(試驗 EHA)、BS1363-2第20.1.3節、圖21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1節 圖15、圖16、圖17、圖18標準要求。
