YY/T 1732-2020 口腔曲面體層X射線機專用技術條件

應用范圍：

該組模型由聚焦層定位模塊、全景放大率一致性測試模塊、全景低對比度測試模塊3部分構成。這三種模塊測試時都固定在如下圖所示的一塊平板上，全景牙科機掃描該測試體?？梢詫τ绊憟D像質量的參數進行全面評估。可用于膠片和數字系統。

可實現

量化焦點槽和圖像層

準確測定咬偏量

量化掃描的對稱性

測量入射光束的角度

可視化簡單錯誤

空間分辨率測試(單獨提供測試模式)

聚焦層測試插件布局圖

低對比度測試插件定位布局圖

產品簡介：

口腔曲面體層攝影測試體模用于牙科全景機影像測試



技術參數:

1.聚焦層定位：5只測試插件對稱分布于中軸和兩側，具有平行移動滑軌和360°旋轉能力。

2.具有測試器件定位靶線，保證放大率一致性測試插件的中心平面、低對比度分辨率測試模塊的小孔表面與定位模塊投影中心對齊，方向一致。

3.定位插件：長方體內置直徑5mm鋼珠5只，水平位移量5mm，垂直間距10mm

4.放大率測試插件：長方體內置直徑5mm鋼珠7只，垂直間距15mm

5.低對比度測試插件：長方體雙排平行分布直徑3mm小孔7對，深度從0.06至0.72mm（詳見如下），平行間距5mm，材質鋁

6.配有掃描中心定位三腳架，用于系統空間通用定位

商品詳情：

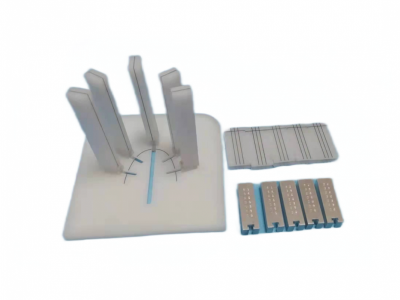

曲面體層攝影測試體模

標準配置：測試定位底架1只，定位插件1只，放大率測試插件1只，低對比度測試插件1只，三腳架1只
