GB9706.3-2000 醫用電氣設備 第2部分：診斷X射線發生裝置的高壓發生器安全專用要求 2.101.2 電壓的紋波百分率

GB 9706.12-1997 診斷X射線設備輻射防護通用要求

YY/T 0722-2016 （IEC 61676）醫用電氣設備在診斷放射學中用于X射線管電壓非接入式測量的劑量學儀器

應用范圍：

Dynalyzer IV型介入式X線高壓分壓器（HVU），是Dynalyzer管電壓和管電流，電流時間輸出值的數字顯示單元。

提供X線曝光數據的數字和圖形的輸出，存儲，打印功能。

產品簡介：

介入式測量發生器峰值電壓和電壓的紋波百分率

技術參數:

1.校準標準：工廠校準，所有輸出參數可溯源至國家計量院

2.電氣額定值（最大峰值電壓）：陽極到陰極：150kVp，接地陽極：85 kVp，接地陰極：85 kVp

3.X射線球管的燈絲電流（最大）：陽極（峰值）：1 A持續1 s，陽極（持續）：700 mA，燈絲：10安培（交流有效值）

4.額定直流電壓分壓比：10,000：±1％（10至75 kV正負極性）

5.分壓器負載：1000兆歐 對地，2000兆歐 陽極 - 陰極

6.占空比：連續

7.頻率響應：電壓：0-1 kHz±2.9％ 1 kHz - 100 kHz±12.2％，陽極電流：4 kHz @ -3-dB，燈絲電流：20 Hz至20 kHz，±1db

8.燈絲電流傳感器：輸出電平0.1伏/安培（p-p），額定值：0.1伏/安培（±5％+零點偏移），噪聲水平：0.1安培，有效值

9.陽極電流傳感器：額定電流1 A，接口阻抗：42歐姆±5％，額定功率：21瓦，額定值：1毫伏/毫安，（攝影模式），20 mV /mA（透視模式）精度：1 mA至1 A，±2％（±零偏移），噪聲水平：0.1 mV（p-p）（最大）

10.測試級連接器：示波器輸入5-BNC型，絕緣Accu-Dyn +電腦接口：USB-2.0 mini-B
11.高壓插座3芯電纜：插座符合NEMA XR-7-1979

12.同軸電纜：兩根12英尺長的RG-58 / U電纜，帶BNC連接器

13.使用Accu-Dyn +顯示系統，kV精度：±1％ 10-150 kV，DC至4.5 kHz，陽極電流：±0.2％ 0.1 mA-1 A，DC至2.3 kHz

曝光時間：±0.5毫秒，*陽極+陰極：波形和計算的kV值反映了4.5 kHz的帶寬


商品詳情：

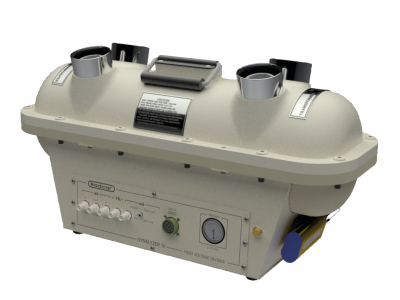

Dynalyzer IV 介入式高壓分壓器系統

可選擇的配件

1.分壓器顯示單元

2.連接電纜（需根據球管的高壓電纜規格訂購）
