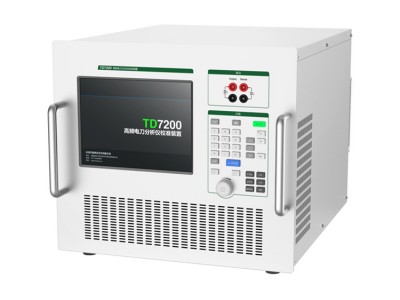

TD7200是一款專用于校準商用的高頻電刀分析儀的儀器，該儀器可模擬高頻電刀電凝、電切、混合等功能，精準輸出高頻的電壓、電流、功率等電量信號，實現對高頻電刀分析儀的校準。
2. 功能特點
表源一體結構，體積小、質量輕；可在實驗室和現場使用。
采用恒壓源模式校準高頻電刀分析儀的漏電流及功率，并能檢測其線性度和頻響。
內置測量標準的輸入帶寬優于30 MHz@3dB。
專用軟件（選件）：實現全自動或手動校準；數據管理、證書導出。
3. 主要技術規格
|
檢測項目 |
輸出范圍 |
頻率范圍(Hz) |
測量不確定度(k=2) |
負載(Ω) |
|
高頻功率線性度 |
10 W～400 W |
300k～500k |
1% |
200～500 |
|
高頻功率頻響 |
100 W～400 W |
100k～1M |
1% |
300 |
|
高頻漏電流線性度 |
0～300 mA |
300k～500k |
0.5% |
200 |
|
高頻漏電流線頻響 |
100 mA |
100k～1M |
0.5% |
200 |
|
電壓有效值 |
>200 V |
300k～500k |
0.5% |
200～500 |
|
電壓峰值 |
>200 V |
300kHz～500kHz下加載 (1~2) MHz高頻諧波調制 |
5% |
200～500 |
4. 一般技術規格
供電電源：AC (220±22) V，47 Hz～55 Hz，最大功耗：5 kVA
工作環境：0°C～40°C，(20%～85%) R·H，不結露
儲存環境：-20°C～70°C，<85% R·H，不結露
通訊接口：RS232接口
|
|
|
|
|
|
|
|
