高速數控平面鉆是一款高速，高效，高性能的板材加工數控設備，可以用于板類工件，如平板，管板，法蘭的鉆孔，攻絲，銑削的加工，因此，被廣泛的用于石油，化工，核電，風電，鍋爐等行業，生產效率是普通平面鉆的3-5倍。

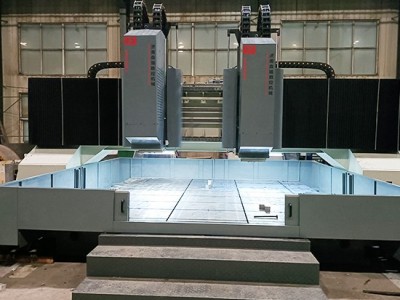

高速平面鉆床主要是由床身、移動式的龍門、鉆銷動力頭、排屑器和數控系統等部分組成，其中床身是經過熱處理之后焊接而成的，從而保證了高速數控平面鉆的質量和加工的精度。
高速平面鉆床的床身經過了專業的熱處理后清除了本身的內應力，床身的鋼韌性特別強，床身設有T形的槽臺，有利于夾裝工件，在床身兩側裝有滾珠絲杠和導軌，讓龍門移動起來更加靈活快速，加上高速數控平面鉆采用的都是伺服電機，這樣就加大了它的定位精度和連續定位精度。數控系統是高速數控平面鉆的核心部件，它主要用于輸入輸入數字化零件的程序，并且可以對輸入的程序進行保存和更改數據，以及實現其他等控制功能。
驅動裝置是高速數控平面鉆執行機構的驅動部件，主要由驅動單元、進給單元、主軸電機及進給點擊等組成，他在數控系統的控制下，可以通過電氣實現主軸和進給驅動，當進給聯動時，可以完成定位、直線、平面曲線等加工。輔助裝置是平面鉆床一些必要的配件，用來保證高速數控平面鉆的穩定和便捷的運行，其中有冷卻、排屑、潤滑、照明、監測等功能。
高速數控平面鉆的結構組成及部件介紹
